美國擴展微型輕水堆計劃，量化供熱和制氫的效益

據《核能內幕》(Nuclear Energy Insider)網報道，美國能源部將在美國實施設計創(chuàng )新，規?；販y試首臺小型模塊式反應堆(SMR)，用以于優化非電應用“收益流”。

SMR開發商的目標是供電的同時，開發能源的工業應用

去年12月，美國能源部核能辦公室與猶他州聯合市政電力系統公司(UAMPS)和巴特爾能源聯盟(Battelle Energy Alliance)簽署諒解備忘錄(MoU)，將努斯卡爾(NuScale)公司計劃在愛達荷建造的720MWe的SMR核電站一部分用于研究目的。

NuScale型SMR屬微型輕水堆技術，經美國核管會(huì )審查，已確認其安全性，應急規劃區的邊界就是核電站的現場邊界，并將定于明年8月頒發建造許可證。

這個無碳電力項目，包括2017-2026年在愛達荷國家實驗室(INL)現場建造12個NuScale型 60MWe的SMR模塊。據此MoU，其中一個60MWe的模塊，將專用于聯合使用模塊裝置(JUMP)研究項目的非電力應用測試。能源部還計劃使用第二個模塊，給INL的設施供電。

這個電廠的其余模塊將給UAMPS供電。UAMPS代表猶他州、加州、愛達荷州、內華達州、新墨西哥州、俄勒岡州和懷俄明州的社區擁有的電網。

INL系統集成經理、JUMP項目主管香濃·布拉格-西頓(Shannon Bragg-Sitton)告訴《核能內幕》，JUMP研究項目將考察一系列非電應用，包括給工業過程、海水淡化和制氫提供熱能。她說，INL還將創(chuàng )建一個平臺，借助NuScale擴大以前的研究，允許運營商藉此應對可再生能源的間歇性問題，并在電力供應過剩時開展非電應用。

布拉格-希頓說，此研究旨在支持SMR的多種用途，開辟新的市場。她說，“核電廠傳統上用來發電，并不用來滿足工業過程的熱能需求，但這種模式正在發生變化。”

新型市場

聯合使用模塊裝置(JUMP)項目分為三個階段。第一階段(2018-2021)，INL將為核電機組創(chuàng )建一個廣義的非電應用項目清單，開發成本估算，并與NuScale、公用事業公司和其他潛在的終端用戶創(chuàng )建一綜合的建模、測試和取證計劃。第二階段(2021年至2026年)，INL將對不同的運營體制進行臺式測試和上規模的非核演示。在第三階段，INL將在2027年前后電廠投產時實施研發計劃。待檢驗的各種應用，包括為工業過程、微咸水或海水除鹽制備飲用水以及制氫提供熱能。

供暖被視為SMR的關鍵“賣點”，尤其是在企業和政府努力實現碳減排目標之際。儲能效率、電-熱轉換能力和基礎設施完備程度，都會(huì )影響這種電廠的競爭力。

制氫則涉及從NuScale動力模塊的蒸汽分流。氫氣可以用于制氨、煉油、蒸汽制造或日益增長的燃料電池市場。美國潛在的工藝需求是87百萬公噸/年，而目前美國銷售額僅為13百萬公噸/年(包括合成氨和煉油)。

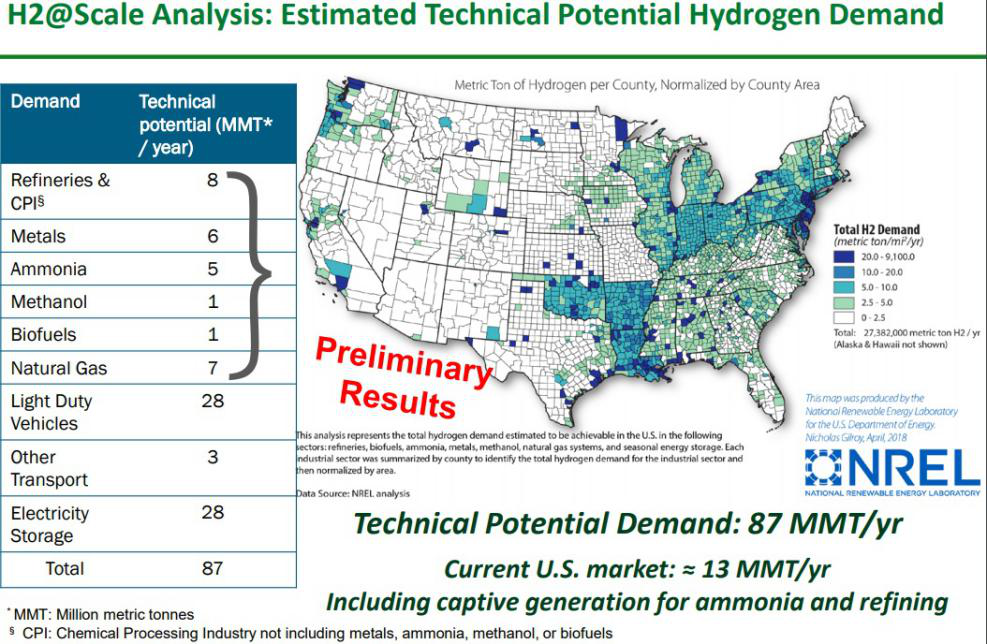

美國潛在的氫氣需求

NuScale公司和INL在2014年的一份研究報告中發現，一個300MW的NuScale型電廠可以滿足一個中型氨生產廠的氫氣需求，600MW的電廠可以支持一個中型煉油廠。

儲氫設施可以讓運營商在電力需求低或供應過剩期間轉向制氫，從而優化電廠的收益。

試驗設施

布拉格-西頓說，INL正在建設一可擴展的綜合測試設施，用于工業應用的非核測試。這個測試設施能提供核反應堆的電信號、太陽能光伏和風能的輸入，以及實時數字模擬器，以表示電網電力系統、熱能和電能儲存以及最終用戶的需求。

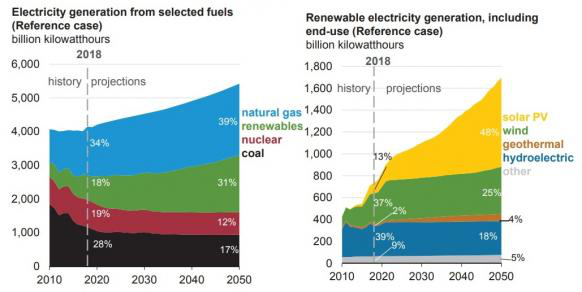

按燃料類型預測的美國發電量

能源信息署年度能源展望(2019年1月)

該系統將使用電加熱器表示來自核系統的熱量，還將包括一熱能分配系統，把熱能轉給聯接的“用戶”。

布拉格-西頓告訴《新能源現代化》網，第一個要測試的應用將是高溫蒸汽電解制氫。聯接的化學合成反應器將用氫氣作為原料，生產各種工業化學制品。

她說，“測試設施的模塊化方法，允許測試多個最終用戶，既可并行測試，也可按順序測試”。

關鍵的前沿

JUMP項目將安裝先進的傳感器和儀器，以更好地了解流態和溫度。先進的監測能力將使科學家能夠在在原型環境不中斷堆堆芯發電的情況下，測試新的儀器。

INL通過進入研發階段，可優化傳感器的安裝過程，使研究機會(huì )最大化。布拉格-西頓說，部署過程遠比運營核電廠容易，因為建造前可以修改儀器計劃和取照相關的修正。

她說，“反應堆投入運行后安裝附加的儀器設備要困難得多，因為輻射環境，而有可能影響運行核電機組的主要任務。它的主要任務是給電網提供電力”。此外，一旦建成，接近安裝儀器的機會(huì )可能非常有限。”

這個設施一旦建成，可幫助運營商加快測試和監管部門批準其他新技術。INL正在考慮為這個該設施配備一系列先進儀器。布拉格-西頓說，可以證明，諸如光纖等技術在"改變游戲規則"。“光纖提供了一個機會(huì )，可以提供大量的數據，例如，可對單個貫穿進入反應堆壓力容器的溫度進行數百次測量。”

INL將監控最新的傳感器技術，并在未來幾年做出決定。布拉格-西頓說，“我想說的是，作為一種選擇，一切還有待決定”。“這是發展和選擇豐富的領域，兩年后可能會(huì )有很大不同。”

美國和加拿大的國家核工業基地主動與核能創(chuàng )新項目相結合、提供技術支持和服務的做法，意義和影響深遠，值得我們研究、借鑒。

依據資料:Jax Jacobsen, DOE expands NuScale SMR plan to quantify heat, hydrogen benefits, Nuclear Energy Insider, Feb 13, 2019
