卡特彼勒在冷熱電聯產方面的經典解決方案

項目：上海騰訊云數據中心

客戶:新奧能源服務(上海)有限公司

客戶需求:發電并回收余熱,滿足數據中心的 部分電能和冷能需求

解決方案:2臺CAT G3520H燃氣發電機組

電力需求

上海騰訊云數據中心為亞太地區最 先進的云計算和云存儲基礎設施服 務平臺之一，使用了模塊化數據中心（MDC）等最新技術，為當地政 府新建的電子商務基地、全國的互 聯網用戶以及第三方企業提供云平 臺綜合服務。

騰訊云數據中心園區配電容量為 2×20MVA，根據數據中心的設計 規劃，配電容量?jì)H能滿足兩期的用 電負荷，三四期的建設將面臨電力 供應不足的限制，因此亟需找到一 種可以替代市電的廉價穩定電源， 來為數據中心提供電力保證。

ENN作為上海騰訊云數據中心的合同能源管理（EMC）服務商，投資建設天然氣分布式能源系統，以燃 氣發電機組、熱水煙氣補燃型溴化 鋰機組為核心設備，為數據中心提 供電能和冷能，從而滿足數據中心 的用能需求。

在數據中心采用天然氣分布式能源 系統（CCHP），是一種先進的清 潔能源綠色高效利用方式。該系統 集燃氣發電機組、吸收式冷水機 組、能源綜合控制等高新技術和設 備為一體，實現能源的梯級利用。

解決方案

騰訊上海云數據中心天然氣分布式 能源站，設計裝機容量10MW。一 期采用兩臺CAT G3520H燃氣發電 機組，單臺額定功率為 2500kW，已于2016年8月完成安裝 調試。其高可靠性、高效率及低廉 的運行維護成本將使得客戶的收益 最大化。

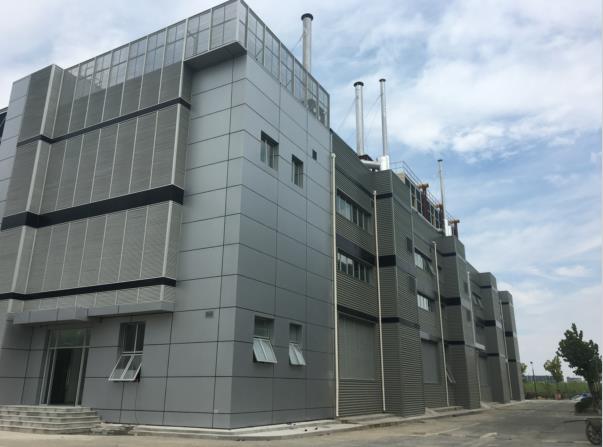

騰訊數據中心大樓

所安裝的燃氣發電機組與市電并 聯，采用并網不上網的運行方式， 為數據中心提供部分電能。

燃氣發電機組提供的高溫煙氣及缸 套水，則通過煙氣熱水型溴化鋰機 組生產7/13℃冷水，單臺機組制冷 量3050kW，滿足數據中心冷負荷 需求。同時，系統配置水蓄冷罐， 用于提高供冷的可靠性及調峰。

CAT  G3520H燃氣發電機組能適應各 種負荷情況下的正常運行，滿足孤 網運行且具備黑啟動能力，在沒有 外部電力供應的情況下能正常啟動 和安全停機。設計年孤島運行200小 時。

CAT  G3520H為了降低燃氣發電機組 的噪音及尾氣排放對環境的影響， 我們選用NOx排放為 250mg/Nm³（5%O2）的機組，

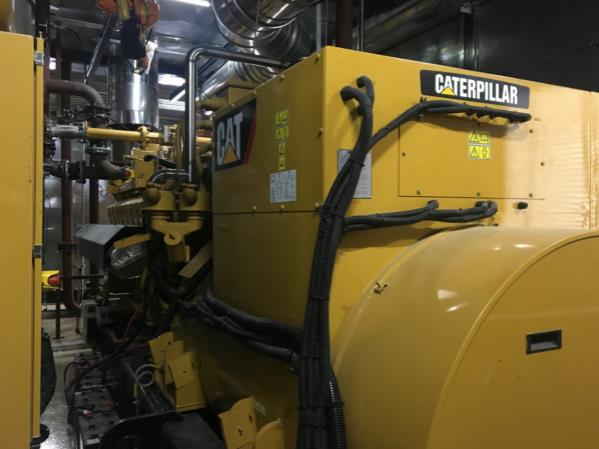

CAT  G3520H燃氣發電機組

與此同時在機組外加裝隔聲罩并預 留脫銷系統安裝位置。

采用此分布式能源系統不僅保障了 數據中心供電的穩定性及可靠性， 并且實現了熱電冷聯產，提高了一 次能源的利用效率。

成果

本工程全部投產后，與同容量燃煤 機組相比，節省標煤0.347萬噸。 CO2 排放量減少2.33萬噸，減排約 48%；SO2 排放量減少約466噸； NOx 排放量減少約79噸，減排 60.8%。
