詳解離網光伏發電系統的組織結構

　　分布式光伏發電系統可以分為并網型和離網型。并網型是將系統發出來的直流電轉換成交流電，并入到電網上;離網型光伏發電系統則是自發自用，就地消納，應用靈活。在實際使用中，離網型光伏發電系統隨處可見，如太陽能路燈、交通信號燈、農用滅蟲燈等，特別是在一些電網覆蓋不到的偏遠山區，離網型光伏發電系統的重要作用就凸顯出來了。這里，主要介紹了離網型光伏發電系統的組成。那么光伏發電系統都由哪些部分構成呢?其作用分別是什么?

離網型光伏發電系統組成：

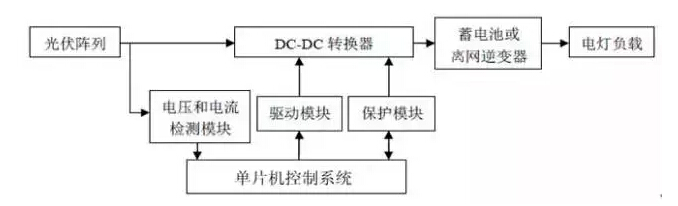

典型的光伏發電系統主要由光伏陣列、充放電控制器、儲能裝備或逆變器、負載等組成。其構成如圖所示。

光照射到光伏陣列上，光能轉變成電能，光伏陣列的輸出電流由于受環境影響，因此是不穩定的，需要經過DC-DC轉換器將其轉變成穩定的電流后，才能加載到蓄電池上，對蓄電池充電，蓄電池再對負載供電。如果是并網售電，則不需要蓄電池，而是通過并網逆變器，將直流電流轉換成交流電流，并到電網上進行出售。也就是說，離網型光伏發電系統必須使用到蓄電池儲能，而并網型則不一定需要。

控制系統對光伏陣列的輸出電壓和電流進行實時采樣，判斷光伏發電系統是否工作在最大功率點上，然后根據跟蹤算法，改變PWM信號的占空比，進而控制光伏陣列的輸出電壓使其工作點向最大功率點逼近。在蓄電池過充過放控制模塊中，當蓄電池電壓充電或放電到一定的設定值后，就會(huì )自動關閉或打開。

離網型光伏發電系統的應用：

離網型光伏發電系統廣泛應用于偏僻山區、無電區、海島、通訊基站和路燈等應用場所。
