燃氣輪機排煙溫度對聯合循環效率的影響分析

　　燃氣輪機的排煙能量是影響聯合循環效率不可忽略的重要因素。當聯合循環電廠業主對燃氣輪機進行招標的時候，業主需要對燃氣輪機的排煙能量進行評估，以確保最終獲得較高的聯合循環效率。那么，僅評估燃氣輪機的排煙能量是否就足夠了呢？答案是否定的。
　　

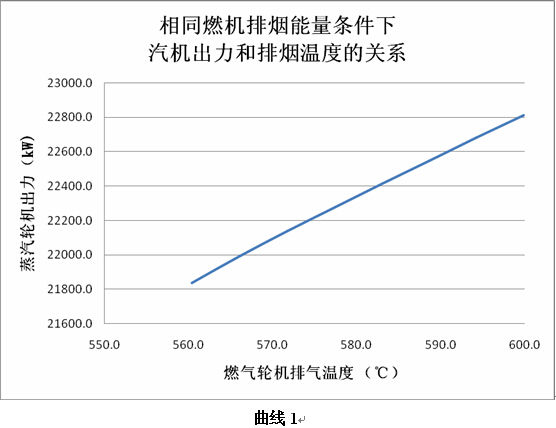

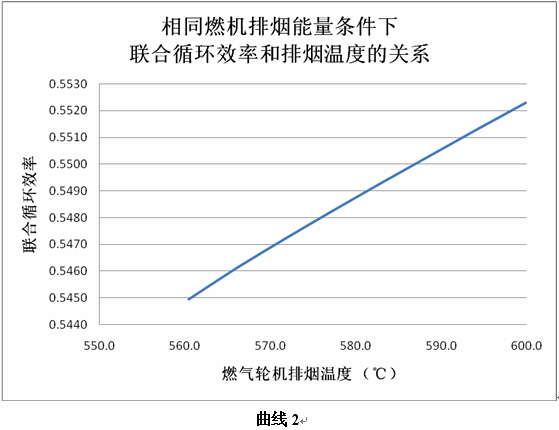

　　2014年，華能?chē)H電力股份有限公司桂林世界旅游城項目最終采用了GE的3臺6F.01燃氣輪機。既有了實際案例并獲得客戶的認可和信任，在此仍以6F.01機組為例加以說明。在ISO工況下GE6F.01的排煙能量約為294GJ/h,排煙溫度約600℃。假設總的排煙能量不變，降低排煙溫度進行聯合循環的性能計算。在計算過程中，蒸汽輪機的主蒸汽參數、效率、背壓、余熱鍋爐的節點溫差以及省煤器接近點溫差在不同的燃機排煙溫度下都取相同值。變化燃氣輪機的排煙溫度，比較各排煙溫度下的蒸汽輪機出力和聯合循環效率，可得到曲線1和曲線2如下。

　　

　　由曲線1和曲線2可見，保持相同的燃氣輪機排煙能量，當燃氣輪機排煙溫度從600℃下降到560℃時，蒸汽輪機的出力下降了1100kW,聯合循環的效率下降了0.74個百分點。當然，當燃機排煙溫度進一步下降，汽機的主蒸汽溫度也需要隨之下降，汽機出力和聯合循環效率的下降值就更大了。
　　

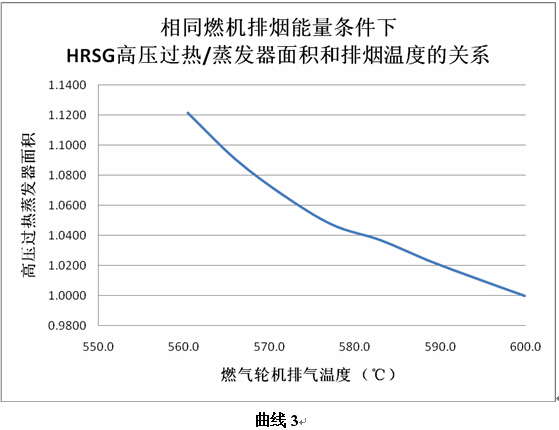

　　由于燃氣輪機排煙溫度下降，導致余熱鍋爐高壓過熱器和蒸發器的傳熱溫差下降，余熱鍋爐的高壓過熱器和蒸發器的換熱面積就需要增加，從而導致余熱鍋爐造價的增加。下圖曲線3是在相同燃機排煙能量的條件下，HRSG高壓過熱器和蒸發器的換熱面積和燃氣輪機排煙溫度的關系曲線。

　　

　　由曲線3可以看出，燃機排煙溫度由600℃下降到560℃，高壓蒸發器和過熱器的換熱面積增加了12%。若燃氣輪機總排煙能量相同，排煙溫度越高，表示單位質量的煙氣能量越高，煙氣的質量流量越低，在底循環中產生高溫高壓蒸汽的能力越強，同時余熱鍋爐的排煙損失越低。不同的排煙溫度對聯合循環的效率、蒸汽輪機的出力以及余熱鍋爐的造價都有很大的影響，因此在對機組進行評估的時候需要綜合考慮。
　　
　　綜上所述，燃機排煙溫度反映了排煙能量的品位，決定了單位質量煙氣的排煙能量，建議用戶評估燃機性能時，同時評估煙氣排煙溫度，也就是單位煙氣量的排煙能量。
