方法論+黑科技，在深圳完成不可能的任務

在深圳這個全年絕大部分時間很難依靠自然冷卻的地方，如何讓數據中心的PUE降到1.3以下？深圳的目標是1.25，而且已經有“領行者”率先實現。

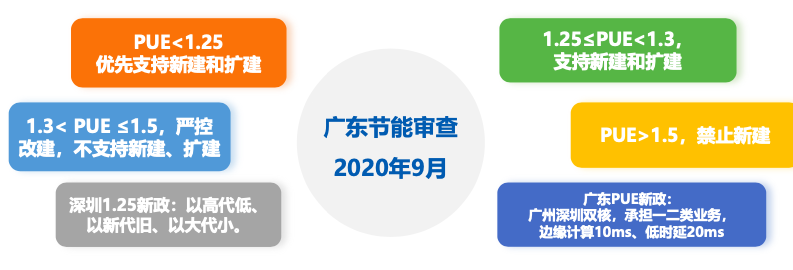

2019年，深圳建筑總院大數據中心設計研究院（以下簡稱“深總院”）首批設計低于1.25的方案一次性獲得審批，并付諸實踐；2020年，廣東省出臺數據中心五年規劃，將PUE1.25推廣全省。

在維締技術（VERTIV，NYSE：VRT）2020設計院高峰論壇上，深圳建筑總院大數據中心設計研究院院長曾建國全面介紹了深圳低于1.25的方法論和設計方案。

高標準 高挑戰

2013年，工信部提出新建大型數據中心PUE不超過1.5；2018年，北京提出PUE不超過1.4，繼而上海要求新建數據中心的PUE不超過1.3；2019年，深圳更是率先提出PUE低于1.25。

2020年12月23日，國家發展改革委、中央網信辦、工業和信息化部、國家能源局四部門聯合出臺《關于加快構建全國一體化大數據中心協同創(chuàng )新體系的指導意見》，意見中指出，到2025年，全國范圍內數據中心形成布局合理、綠色集約的基礎設施一體化格局。意見中提到一點：東西部數據中心實現結構性平衡，大型、超大型數據中心運行電能利用效率降到1.3以下。

出臺時間越晚的政策，對PUE的要求越嚴格，這是可以理解的。但從客觀上來看，也形成了越往南、平均氣溫越高、越不利于利用自然冷源，PUE卻要更低的情況。尤其核心城市中位置最靠南，已經屬于亞熱帶海洋氣候、2020年全年平均氣溫都在22.3℃的深圳來說，不要說“百分百利用自然冷源”，每年有多少時長可以利用自然冷源都難說。

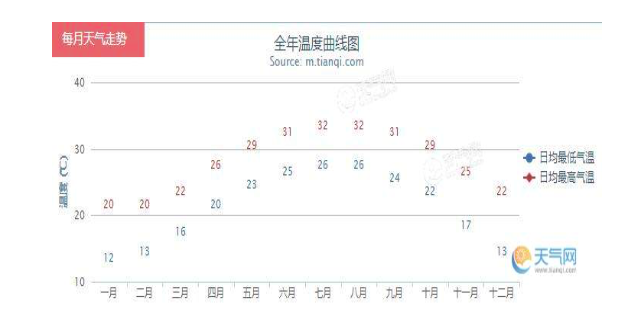

圖注：深圳全年溫度曲線圖，冬季氣溫最低氣溫13--22度之間

降低數據中心PUE的主要手段主要包含兩個方面，一是充分利用自然冷源，盡量減少機械制冷的工作時間；二是縮短制冷路徑，降低冷量在傳輸過程中的損耗。

在我國大量的運營商和第三方數據中心里，冷卻塔+板換+冷水機組的水系統架構非常流行，這種架構雖然比較復雜，對建設過程要求較高，但對建筑形式要求較低，不受溫度和濕度影響，關鍵是非常成熟，國內的大多數設計院很喜歡出這種方案。

對于深圳這樣的地區來說，水系統最大的硬傷是換熱環節過多，全年大部分時間無法使用自然的饋贈，需要開啟冷水機組（用電），PUE值很難降到1.3以下，遑論1.25。

近年逐漸興起的間接蒸發冷卻技術，在北方的很多區域能夠較充分的利用自然冷源，實現PUE小于1.25的案例很多。但是間接蒸發冷卻對空氣的溫濕度要求也比較高，當遇到空氣濕度太高、溫度也不低的時候同樣需要開啟機械制冷（用電），在深圳的濕熱氣候下，也難免“水土不服”。

這就意味著在深圳要實現PUE低于1.25，采用傳統的制冷方案是無法實現的艱巨任務。

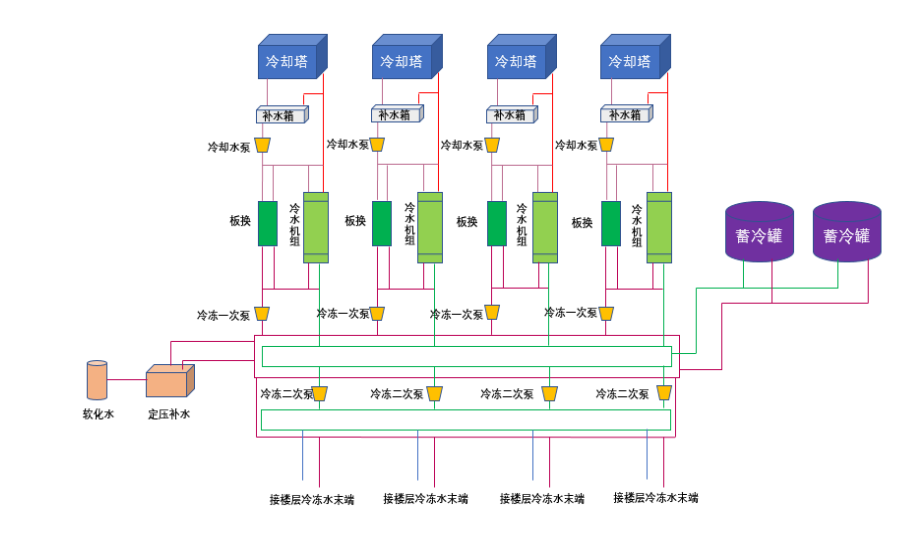

圖注：冷卻塔+冷水機組核心優勢是對建筑形式要求最低的，但建設要求高

庖丁解牛 拆分能耗

數據中心是一個復雜的系統工程，從選址規劃、供電、制冷到內部服務器、存儲、網絡(luò )等基礎架構，再到環保節能、智能運維都需要先進的理念和設計。

要降低PUE，就必須正確理解PUE值的構成：數據中心的總耗電量與IT設備耗電量的比值，降低PUE值的實質就是盡可能地降低分子，即數據中心的總耗電量，減去IT側的耗電量，數據中心基礎設施側（風火水電）的能耗，大部分用在制冷環節，如冷機、空調等制冷設備。

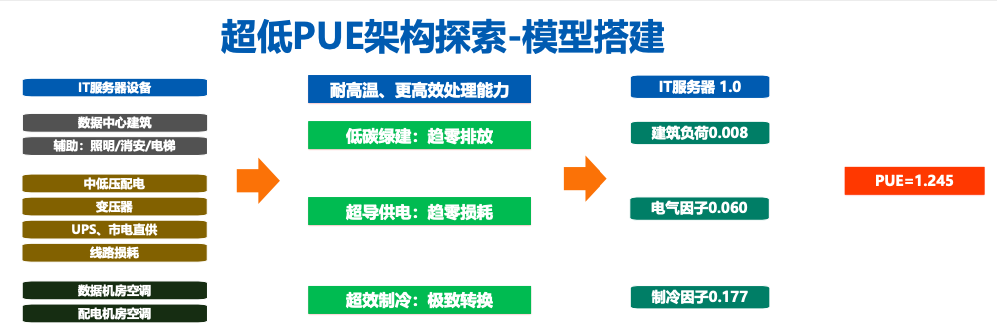

曾建國院長的思路便是：將數據中心看作一個整體，拆分數據中心能耗，并依此而構建模型。

圖注：如前所述，制冷環節仍然是降低PUE的關鍵所在

熟悉設計流程的專業人員都知道，數據中心里主要的設備是包含風電、制冷、IT，都屬不同專業、不同團隊的人來設計實施。其中，絕大部分設計院也不設計IT部分，而IT的負載通常是恒定值。為此，深總院搭建的能耗模型主要分為三個部分：建筑、電氣、制冷。從綠色建筑層面來講，目前低碳綠建趨勢下，排放的趨勢趨零。因此，降低PUE主要集中在電氣和制冷兩個層面：在電氣領域，需要高能效的設備和最短的傳輸；在空調系統也是如此，超高效制冷，極致轉換，這兩個領域本質上都是將最簡單的設備和最低的功耗結合起來，每一部分的PUE都控制到一定數值，最終實現整體PUE值的降低。

性能提升 架構優化

曾建國院長在談到降低PUE值時有一個觀點：將數據中心看作整體，不僅要實現設備級的節能、系統級的節能，還要實現項目級的節能，可以總結為：設備性能提升，系統架構優化。

在電力設備層面，從低壓配電系統來看，UPS行業已經有預制三工況模式，把UPS主機和輸入輸出柜合并，同樣印證了前文的理論，把設備的最節能跟線路的損耗最小合并在一起實現電氣能耗降低，同時預制三工況還是AI特征的三工況，可以自動調節，可以在保證可靠性的前提下實現節能效率最高。在高低壓配電系統中，無論是巴拿馬配電系統，還是維諦技術（Vertiv）的Onepower系統，依然在這個邏輯下保證設備可靠節能，通過應用整合縮短電力路由。

前文說過，冷卻塔+冷水機模型會(huì )增加能耗，深總院以一項黑科技——智能氟泵系統取而代之，成為滿足PUE<1.25目標的關鍵。維諦技術（Vertiv）擁有專利的智能氟泵系統采用無水自然冷卻循環，作用類似間接蒸發制冷模塊，但對空氣濕度不敏感，其“氟泵”不只是一個泵，它是一整套循環系統，包括數據中心內部的蒸發器、外部的風冷冷凝器、制冷劑氣液分離器、油分離器和制冷劑循環泵，結合變頻、間接蒸發、氟熱管泵、AI等多項技術，可以在三種模式下運行：動力熱管模式、混合智能模式、高效壓縮模式。

使用智能氟泵系統后，在深圳地區可實現：全年能效7.66，pPUE0.131的水平。

當然在實施時面臨一個問題，傳統機房空調的改良時面臨管路傳輸的限制，針對這個挑戰，深總院將維諦技術人工智能技術融入數據中心PUE群控系統中，一來通過人工智能群控技術，通過采取多種算法，可以預判IT負載，實現“按需制冷”，達到“預測未來溫度、智慧控制輸出”目的；二來基于“室內負載功耗、室內外溫濕度”變化，預測通道溫濕度，達成自動學習調節，這樣可以實現動態響應，根據制冷、數據中心場景定制，AI可完成不同模式空調的精確組合運行，達到按需智能和精確智能感應的目的。

通過實驗證據表明，在使用AI技術以后，可以降低數據中心10%的能耗。深總院的這套模型，從設備級、系統級、項目級開始著眼拆解數據中心能耗，通過建筑節能、電源系統、制冷系統的整合優化，“深圳PUE1.25的價值”正在傳遞給更多的地區。

《中國青年報》曾評論：“當我們需要一把尺子來衡量當代中國的精神刻度時，深圳是最無疑義的選項之一。”作為最早一批要從設計的和業務，并往兩端上下延伸的深圳建筑總院大數據中心設計研究院，除了在數據中心領域的潛心研究，正不斷創(chuàng )新思路，打通從設計到規劃、再到建設的數據中心全生命周期服務，對于他們而言，PUE低于1.25是挑戰，但更多是機遇。
