烏東德工程知多少？

樞紐布置

烏東德水電站工程為一等大（1）型工程，大壩、泄水建筑物、引水發電建筑物等主要永久性水工建筑物為1級建筑物，使用年限為100年。

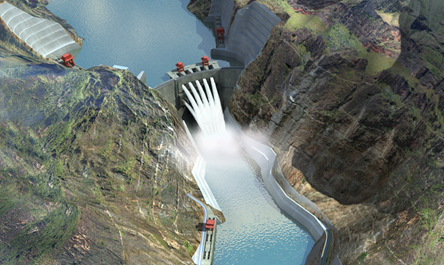

大壩為混凝土雙曲拱壩，泄洪采用壩身表孔、中孔與岸邊泄洪洞聯合泄洪方式，壩身布置5個表孔和6個中孔，3條泄洪洞均布置于左岸靠山側；電站廠房采用兩岸各布置6臺機組的地下式廠房，兩岸地下廠房均靠河側布置；引水系統采用單機單洞，尾水系統采用兩機一洞，設尾水調壓室，兩岸尾水出口均位于基坑下游，均有兩條尾水洞與導流洞結合；左岸靠山側布置2條導流洞，右岸靠山側布置3條導流洞。

中孔、表孔及泄洪洞主要作用是在汛期或特殊時期（比如戰爭）泄洪分流，一般情況下，先開啟表孔，泄洪能力不足時，同時開啟中孔，如還不能滿足泄洪要求，則再開啟泄洪洞。

施工規模

經濟學家胡鞍鋼考察烏東德水電站說：這次國務院核準的烏東德水電站和兩大核電站，他稱之為一是典型的有效投資，擴大有效投資需求，直接帶動相關產業發展。二是綠色投資，大力發展綠色能源，確保到2020年中國非化石能源占能源消費比重達到15%的目標，也拉開了綠色創(chuàng )新的大幕。

烏東德水電站工程施工規模大，樞紐工程主要工程量：土石方開挖3152萬立方米、石方洞挖1207萬立方米、土石方填筑483萬立方米、混凝土937萬立方米。

另外，可以帶動相關產業。比如，鋼筋41萬噸、噴混凝土53萬立方米、錨桿（錨樁）184萬根、錨索3.5萬束、帷幕灌漿66萬米、固結灌漿241萬米、金屬結構8萬噸。

樞紐工程主要施工材料用量：水泥293萬噸、粉煤灰57萬噸、鋼筋及鋼材63萬噸、炸藥3萬噸。

施工高峰人數約16000人。

工程進度

樞紐工程：2016年一季度啟動基坑開挖，四季度澆筑大壩混凝土；2019年四季度實現導流洞下閘；2020年6月大壩澆筑至壩頂高程，2020年7月開始水庫蓄水，8月份實現首批機組發電目標；2021年12月全部機組投產發電。

移民工程：2019年3月完成水庫淹沒影響區移民搬遷安置工作，11月完成庫底清理及移民驗收工作。

輸變電工程：2019底，外送線路完成建設及調試。

導流洞工程

烏東德水電站工程施工導流采用河床一次斷流、圍堰全年擋水、左右岸導流隧洞泄流方式，初期導流標準選用50年一遇洪水，相應流量26600立方米/秒，共設置“左2右3、4低1高”5條導流隧洞，4條低洞（1#~4#導流洞）出口段與電站1#、2#、5#、6#尾水隧洞相結合。導流洞由進口、進水塔、洞身段、導流洞與尾水洞洞身結合段、尾水塔、出口等建筑物組成。2014年12月，烏東德水電站1#~4#導流洞已實現通水過流，2015年8月，5#導流洞實現汛期分流過水。

站在右岸壩頂平臺上，想象著幾年后那桀驁不馴的江水被270m高的鋼筋混凝土拱壩攔住，奔騰不息的江水在這里放慢了她的腳步，仿佛在聆聽大壩的呼吸，裹挾的泥沙也慢慢沉淀，使得泛著金黃色的渾濁江水變得清幽，儼然已是一番“高峽出平湖”的景象。不過它們稍作歇息后又沖向兩岸地下廠房?jì)鹊乃啓C，轉動的水輪發電機組就像電站跳動的脈搏，在高山峽谷間奏響著美妙的樂(lè )章。

上下游圍堰工程

烏東德水電站大壩上下游圍堰采用土石圍堰結構形式，圍堰堰基覆蓋層及堰體水下填筑體防滲采用混凝土防滲墻形式。

上下游土石圍堰均為3級臨時建筑物，上游土石圍堰堰頂高程873米，堰頂寬度10米，最大堰高72米。下游土石圍堰堰頂高程847米，堰頂寬度10米，最大堰高45米。堰體主要利用導流隧洞和壩肩開挖的塊石料、石渣混合料等填筑而成。上下游圍堰均采用塑性混凝土防滲墻上接復合土工膜心墻防滲，并對堰肩和堰基基巖透水帶采用帷幕灌漿防滲。河床圍堰塑性混凝土防滲墻墻厚1.2米，上、下游圍堰防滲墻最大深度分別為95米、91米。

大壩混凝土澆筑“夏吃冰棍，冬穿棉襖”，確?；炷粮哔|(zhì)量澆筑

烏東德水電站大壩采用混凝土拋物線型雙曲拱壩，壩頂高程988米，最大壩高270米。

大壩混凝土澆筑總量約為291萬立方米，主要采用3臺30噸平移式纜機澆筑方案，最大月澆筑強度11萬立方米，年澆筑強度約105萬立方米。

目前，烏東德水電站左右岸壩肩處于邊坡開挖階段，纜機平臺澆筑已完成，1#纜機已完成安裝并投入運行。

每一次混凝土澆筑就如給她嬰兒般的呵護，為大壩混凝土施工創(chuàng )造良好的溫度環境。烏東德水電站的大壩是一座250多萬方的大體積混凝土雙曲特高拱壩，作為烏東德水電站的關鍵樞紐工程，對其溫度控制提出了更高的標準和嚴格的要求。

烏東德雙曲拱壩屬于300m級特高拱壩，結構受力復雜，大壩混凝土體積龐大，受水泥水化熱和氣溫、水溫等邊界條件的影響，壩體內部以及大壩和基礎之間由于溫度變化可能會(huì )導致開裂，輕則影響大壩的整體受力，重則甚至危及大壩安全。因此，制定出合理的溫度控制標準和有效的防裂措施，是大壩設計、施工過程中的重要課題和關鍵技術之一。

烏東德壩址區處于金沙江干熱河谷地帶，晝夜溫差很大，大壩混凝土澆筑時應從骨料開采加工、混凝土拌合、皮帶運送等各個環節，采取“夏吃冰棒，冬穿棉襖”的一系列嚴格的溫度控制工藝和措施。通過建立大壩智能溫控系統進行全方位、全過程的溫度控制，從而保證烏東德混凝土雙曲拱壩的施工質量。

高邊坡工程

烏東德水電站施工區地形地質條件復雜，峽谷深切，兩岸邊坡高度在1500～1800米左右，邊坡坡度60～70度，高位邊坡在邊坡淺表層存在塊體和坡面滾石等局部穩定問題。

這里邀請了中國地質大隊專業的“蜘蛛人”隊伍來進行現場作業。他們像美國影視大片蜘蛛俠一樣，凌空起舞，被譽為懸崖上的舞者。

高位自然邊坡整治

烏東德水電站樞紐區高邊坡系指樞紐布置區所在峽谷邊坡，左岸自上游紅崖灣溝至下游彪水溝，右岸自上游大紅溝至下游船房溝均為超高型高邊坡，因此高邊坡穩定問題一直以來就是烏東德水電站的主要工程地質問題之一。

烏東德水電站自工程籌建以來已投資約5億元，已實施主動防護網工程約55萬平方米，被動防護網工程約12萬平方米，錨索約1400束。

泥石流溝治理

烏東德水電站施工區地形地貌及地質條件復雜，水文氣象條件獨特，為泥石流易發區，施工區分布有4條災害性泥石流溝，分別為花山溝、陰地溝、白灘溝和豬拱地溝。目前，4條泥石流溝均布置了表觀監測、雨量監測等有效的監測手段，通過實施谷坊壩、排導槽等有效工程措施，施工區泥石流風險處于可控狀態。

解密工程布置

烏東德水電站樞紐布置緊湊。受地質條件限制，左右岸地下廠房均靠江側布置，導流洞、泄洪洞靠山側布置，3條泄洪洞靠左岸位于地下廠房?jì)葌炔贾?，防滲要求高。#深基坑、高圍堰

深基坑、高圍堰是烏東德水電站工程的關鍵技術難題之一，河床圍堰基礎覆蓋層深度在55米～77米之間，防滲墻最大深度達95米，屬?lài)鴥韧?lèi)工程之最。

300米級高拱壩

烏東德水電站為首個高拱壩壩身不設導流底孔、尾水調壓室采用半圓型調壓室的水電站。

探秘地下洞室群——迷宮

每一個地下洞室都是人類水電工程建設技術的智慧結晶，烏東德水電站規模龐大且布置緊湊的地下洞室群的設計施工更是將水電工程技術推上了一個新的高度。

烏東德水電站左右岸山體內布置有地下廠房、泄洪洞和導流洞等，受地形地質條件限制，整個地下洞室群規模龐大、洞室布置密集、空間組成復雜，其中創(chuàng )造了多項世界紀錄，如地下電站主廠房高度、尾水調壓室開挖半徑和導流洞開挖斷面等均居世界第一。大跨度、高邊墻的地下洞室群的圍巖穩定問題大大增加了地下洞室設計和施工的難度。

在各種限制條件下，烏東德水電站的設計者和工程師不斷進行著工程技術的完善與創(chuàng )新。比如在設計上首創(chuàng )了半圓筒型尾水調壓室來避開不良地質段的影響，在開挖支護時采用的精細化爆破技術和快速支護法施工，同時建立和完善了大型地下洞室群圍巖穩定性的快速預測、預警系統。這些工程技術的完善、創(chuàng )新與實踐讓烏東德水電站地下洞室群的設計和施工更加安全、科學和精細。
