FLEX型穩定熔鹽熱譜堆概述

英國Moltex能源公司2022年9月底宣布設立全資子公司MoltexFLEX有限公司，總部位于英國沃靈頓。它專職開發FLEX型穩定熔鹽熱譜堆——一種先進的核反應堆，可以提供清潔、低成本和可靠的能源，作為風能和太陽能等可再生能源的補充。MoltexFLEX計劃在2029年前使其首堆投入運行[1,2]。

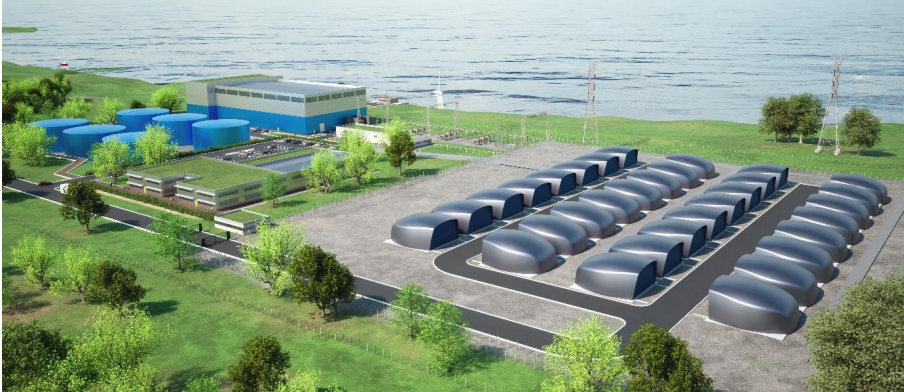

圖1:藝術家印象中32個FLEX型穩定熔鹽熱譜堆模塊陣列(512 MWe)+GridReserve©+汽輪發電機廠房，整個現場“可調度”裝機總量1.536 GWe。

1. 核心技術

FLEX型穩定熔鹽堆(SSR)是Moltex能源公司全球專利穩定熔鹽堆技術的熱譜(慢化)版，與其姊妹公司Moltex Energy Canada共享這種技術。后者正在開發快譜版的穩定熔鹽堆。

SSR與世界各地正在開發的所有其他熔鹽堆(MSR)有本質區別。因為它們與傳統反應堆的燃料組件類似，把強放射性的燃料鹽限制在燃料細棒內。獨立的、非放射性的熔鹽冷卻劑把熱能從反應堆堆芯傳輸給主熱交換器。

在其他MSR內，核燃料鹽也是冷卻劑。復雜的燃料鹽循環系統，包括泵、過濾器、調節裝置和熱交換器，與強放射性的核燃料鹽接觸，對這些部件提出了嚴峻的要求，使監控和維護非常有挑戰性。圖2說明MSR類型之間的關鍵區別。

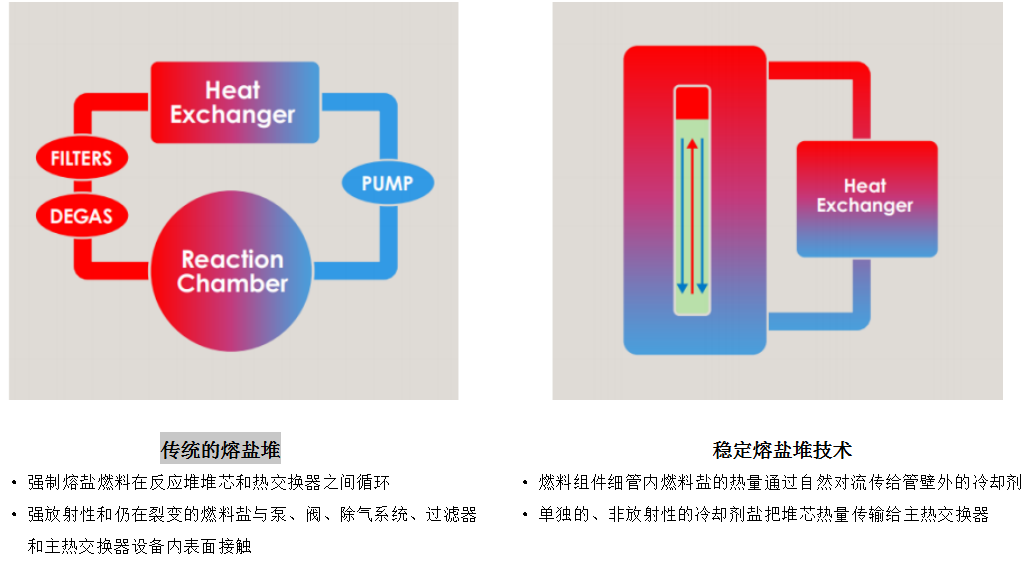

圖2: 傳統熔鹽堆與穩定熔鹽堆的差異

2. 設計理念

簡單

FLEX型SSR在設計時著重簡單性。它是小型和模塊化的，允許大多數部件在專業制造廠生產，便于運輸，減少現場的工作，縮短工期。所有這些都最大限度地降低了總成本。FLEX型SSR在任何可能的情況下，使用已經在核工業中得到驗證的、成熟的材料和技術，消除大量研究項目的需要，使安全和設計驗證更快、更容易。MoltexFLEX公司的目標是，讓清潔能源比化石燃料更便宜，迅速把FLEX反應堆推向市場，盡早在全球部署這種“堆群”。

低成本

傳統核電機組的建造和運營成本已變得越來越昂貴，主要因為需要安全管理系統和程序的風險。相比之下，FLEX反應堆是“固有安全”的。采用低壓系統，大大降低了安全密封的成本。它的運行安全是由“固有”(Inherently)和“非能動”(Passive)[3]安全系統提供的，大大降低了基建和運行成本。FLEX反應堆的規模只是傳統核電站的一小部分，其設計成本與燃燒化石燃料相當。此外，FLEX反應堆的出口溫度高，有潛力提高能源轉換效率。

輔佐可再生能源

FLEX反應堆的特征是對需求變化響應速度快，支持間歇性可再生能源的能力強。FLEX反應堆的設計目的就是提供可調度電力，解決可再生能源供應間歇性難題。由于技術和經濟原因，傳統的二/三代核電機組不適宜提供這種靈活性，由此產生的供應缺口通常由燃氣發電機組填補。

FLEX反應堆輸出溫度高，可用GridReserve©[4]系統，使用熔鹽(已用于太陽能行業)儲熱幾小時或幾天，提高成本效益。外部需求超過供給時，可立即釋放儲存的熱能。

大量可再生能源長時間發電期間，FLEX反應堆只需非能動地處于“空載”模式，產生的熱能恰好使反應堆保持運行溫度。這種反應堆設計，基建成本低，使之經濟可行。

固有安全

FLEX公司的安全理念是，憑借這種技術的基本特性，重點在于減少或消除多重的重大危害，并與各種非能動安全措施共同管控剩余的風險。在正常運行期間，FLEX反應堆不需要任何“能動”措施維持核安全。與其他反應堆技術比較，這種方法有很大的安全優勢，因為后者高度依賴能動的安全系統處于正常后備、維護并保持運行狀態。

FLEX反應堆概念設計排除了許多危害，消除了各種風險，無需添加工程解決方案，予以控制或緩解。因此FLEX反應堆靠設計保證基本安全。

多用途的熱能

FLEX反應堆出口熔鹽冷卻劑溫度高達750°C，可直接用于聯網和離網發電，也可有以下其他應用，包括：

• 工業過程或區域供暖的直接輸入熱源(歐洲工業使用的所有熱能溫度， 2/3低于700°C)。

• 高溫電解熱源，合理高效的清潔制氫氣;也支持更有效的熱化學制氫，而且氫本身就可用作：

o 工業上天然氣的直接替代品

o 重型卡車的燃料電池

o 合成燃料的原料，包括航運中燃油替代品的氨

• 海水淡化裝置的能源。

此外，還可把FLEX反應堆用于海航業，主要是船舶推進。

3. FLEX型反應堆的現場配置

典型的現場可包含任何數量模塊化的FLEX反應堆配置。每個堆熱功率為40 MW，相當于16 MWe。例如，16個機組的陣列可與GridReserve©儲熱設備耦合，在每天網絡(luò )(電/熱網)最艱難的8小時期間提供768 MWe的熱能。

FLEX反應堆的熱輸出，通過管道系統內的熔鹽傳輸給核島外側的GridReserve©儲罐。儲存的熔鹽可用來產生超熱蒸汽，驅動傳統的汽輪機發電。這是可能的配置，因為與傳統的反應堆設計比較，FLEX反應堆的安全性與儲熱和發電機組提供的“熱阱”是完全分離的。衰變散熱系統是完全“非能動”的，利用“自然對流”，無需“機動”部件。此外，由于不需要與安全相關的干預和維護，典型FLEX型反應堆廠址的接入點數量比傳統核電站更少，減少了核安全保障的風險。

4. 反應堆

FLEX型反應堆在概念、結構和運行方面，與傳統的熔鹽堆設計有很多不同。兩者的燃料和主冷卻劑都是熔鹽，通過仔細選擇熔鹽的化學成分，控制腐蝕，防止氧化和浸析。但FLEX反應堆的燃料鹽裝細鋼管內，每根細鋼管插入單獨的石墨基質慢化劑孔道中，構成反應堆堆芯。堆芯坐落在充滿主冷卻劑熔鹽的反應堆箱型容器內。反應堆箱型容器置于地下混凝土井內，上有混凝土防護塊覆蓋。

初裝入堆的核燃料運行16-25年，可能還有兩次換料，使反應堆總壽命長達75年。正常運行期間，核燃料產生的熱能，通過充滿反應堆箱型容器的主冷卻劑熔鹽自然對流循環，從堆芯傳輸出去。剩余的衰變熱，通過反應堆箱體周?chē)目諝庾匀谎h(huán)，連續排出。這些非能動的熱傳輸機制，確保不需要能動系統或泵，就能排出熱能或停關閉反應堆。

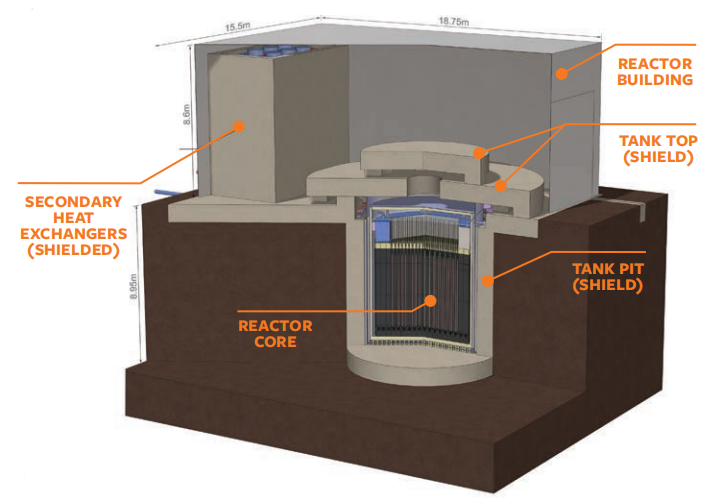

圖3：FLEX反應堆剖視圖

5. 核燃料

反應堆堆芯由石墨砌體中的核燃料細棒陣列組成，而石墨塊占據箱體容器的大部分。每根燃料細棒插在單獨的石墨砌塊孔道中，熔鹽主冷卻劑就在燃料細棒與石墨孔道間流過。

燃料鹽

FLEX反應堆的核燃料是液態低濃縮鈾(濃縮度6%)氟化物鹽，裝在專利的、帶排氣的燃料細管內。熔鹽燃料通過自然對流在燃料管內循環，有利于熱量通過管壁傳遞給細管外圍的熔鹽冷卻劑。燃料鹽的化學性能是通過鈾氧化態組合穩定氧化還原的，在與氟化鈉稀釋劑共晶混合物中充當氧化還原緩沖劑，能維持氧化還原電位，中和整個反應堆壽期內產生的潛在腐蝕性的裂變產物。

核燃料鹽不與周邊的石墨接觸，也不需要強制從反應堆堆芯進入熱交換器。

燃料鹽一直與冷卻劑鹽保持分離。冷卻劑鹽是另一種氟化物鹽，用來傳輸反應堆產生的熱能。然而，它們有可能互熔，并從根本上改變堆芯損傷的效應。在傳統反應堆內，堆芯損壞導致反應堆進入非常危險的狀態。但在FLEX反應堆內，即使嚴重的堆芯損壞，仍然會(huì )使反應堆轉入安全狀態。例如，核燃料細管的缺陷會(huì )引起管壁破裂，因為燃料鹽將稀釋在大體積的冷卻劑熔鹽內，導致堆芯反應性降低。因此，堆芯損壞不會(huì )增加核電站工作人員或周邊公眾受到照射的可能性。

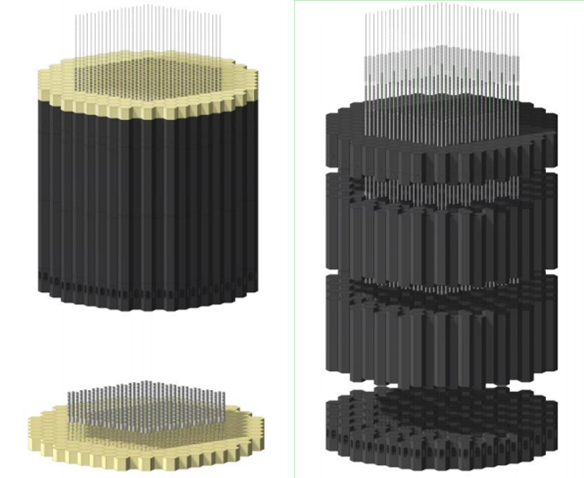

圖4：堆芯石墨砌體與核燃料細棒

裂變氣體排出

在FLEX反應堆內，大部分裂變產物立即被捕獲，成為不揮發的鹽，并保留在燃料細管內的燃料鹽內。揮發性的裂變氣體沒有立即被燃料鹽捕獲，會(huì )通過一系列氣泡捕集器，壽命較短的放射性同位素會(huì )在捕集器內衰變，它們的衰變產物會(huì )困在燃料鹽內。最危險的放射性裂變氣體(氙-137衰變?yōu)橛泻Φ匿C-137)，幾乎完全包含在氣泡捕集器內。

氣泡器內出現的主要放射性氣體是氪-85。在反應堆換料周期內，這些氣體會(huì )積累在反應堆氣體空間。由于它的半衰期為10年，停役時很多仍會(huì )存在。由于是惰性氣體，沒有生物積累，一般的做法是把氪-85稀釋到微不足道的濃度，排入大氣。

然而，MoltexFLEX公司更傾向于捕獲并儲存這種氣體，直到幾乎完全衰變，大概需要50年。

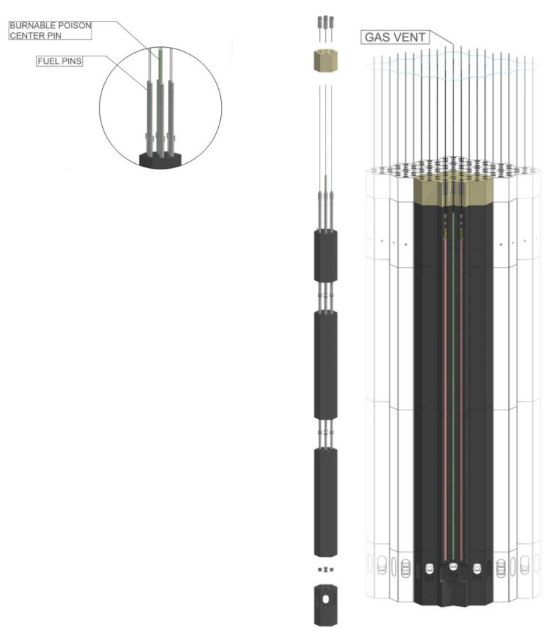

圖5：核燃料細棒組件

6. 非能動控制系統

換料后，堆內后備反應性過大，要立即借助另外的中子吸收劑“中和”。這種吸收劑可熔于熔鹽冷卻劑，并通過定期注入系統添加到主冷卻劑內。這種中子吸收劑燃燒得很慢，要每隔幾周或幾個月補充一次。

為響應電力需求的變化，借助類似于普通水銀溫度計、內充液態中子吸收劑的新穎專利機制，提供反應性變化的精細控制。冷卻劑溫度上升，這種機制會(huì )非能動地降低堆芯反應性，使反應堆能在不需要運行人員任何干預的情況下，安全地響應反應堆傳輸給熱交換器熱量的變化。

7. 余熱排出系統

核燃料細管便于燃料鹽與外圍冷卻劑鹽之間熱傳遞，冷卻劑鹽工作溫度高達770°C。加熱時，通過石墨砌體通道，自然對流上升到反應堆頂部。熱的主冷卻劑進入熱交換器，冷卻后返回堆芯底部，完全靠非能動地“自然對流”。

FLEX反應堆的高溫輸出，可與GridReserve©相結合。GridReserve©就是個儲熱系統，把反應堆輸出的熱能儲存在大型熔鹽罐內。這些鹽以后可用來產生蒸汽，進而通過傳統的發電裝置，按照正常工業安全標準發電。每天電力需求高時，GridReserve©可使發電裝置輸出反應堆額定功率幾倍的電力。

這個系統的眾多優點之一是，儲存熔鹽的流動無需反應堆操縱員控制。因為反應堆非能動地調節出力，發電裝置的運行人員不必擔心改變或停止發電裝置對核反應堆運行有什么影響。

冷卻劑鹽

傳統核反應堆使用的冷卻劑存在嚴重的安全隱患。例如，因部件故障壓力下降，水可“閃蒸”成蒸汽。用鈉作冷卻劑的設計曾引起火災。任何高壓氣冷堆必須有安全系統，以管控壓力邊界出現破口，進而導致堆芯失冷的后果。因此，從現有反應堆學到的主要經驗是，使用化學和物理上穩定的常壓冷卻劑，如熔鹽。

FLEX反應堆使用專利的鋁氟化物和鈉氟化物共晶混合物作為主冷卻劑。類似的鹽混合物已在鋁冶煉行業用了幾十年，確信它與石墨慢化劑沒有相互作用。

熔鹽對金屬的腐蝕是業內長期存在的難題。在冷卻劑鹽內熔入少量的鋁，清除任何可能泄入堆內的氧氣，可防腐蝕。

剩余發熱

非能動排出余熱系統(RHRS)連續運行，排出的熱量占反應堆額定功率的0.5%。為實現系統完全“非能動”，值得承受這點損失。它利用空氣自然對流，冷卻反應堆箱體外層的底部、兩側和頂部。局部溫度限制在300 ~ 400 °C。反應堆箱體外側與堆坑壁之間的空間，分為內部和外部風管，作為冷空氣產生的進、出口。而后，空氣排入反應堆廠房(見圖6)。

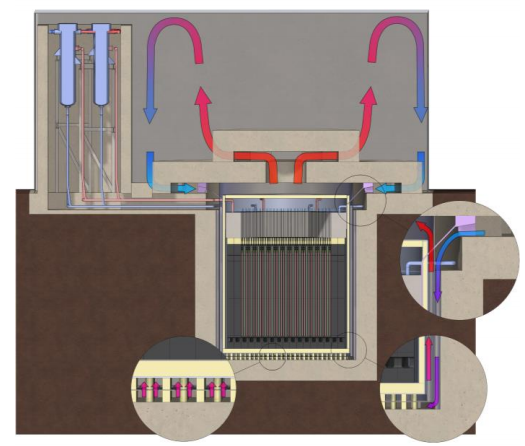

圖6：余熱排出系統

如果反應堆額定功率運行時完全停止“散熱”，最初的高衰變熱會(huì )使反應堆升溫，比正常運行溫度高約50°C。此后，通過RHRS連續排出0.5%的額定熱能，直到溫度足夠低，相對運行溫度下降的反應性溫度，足以重返臨界狀態。之后反應堆穩定在滿功率的0.5%，直到電廠運營者需要更多的熱量為止。

見解與思考

穩定熔鹽堆(SSR)是英國化學家、Moltex能源公司董事會(huì )主席伊恩·斯科特(Ian Scott)的發明，目標是“讓清潔能源比化石燃料更便宜”。SSR有熔鹽堆的一切優勢，是典型的先進堆;但把熔鹽燃料的發熱與冷卻功能“分離”，僅用來取代水冷堆燃料組件的固態燃料芯塊，避開了熔鹽堆最棘手的挑戰，看起來就像傳統水冷堆(PWR、BWR)那么熟悉又簡單……

FLEX型穩定熔鹽堆是Moltex能源公司穩定熔鹽熱譜堆(SSR-U)設計[5]的簡化和改進。它簡化到極致，只剩下“核島”部分，僅靠固有、非能動設計系統“自然循環”運行。凡有可能發生放射性異常的系統，均無“運動”部件;與核控制區外的儲熱與常規發電部分“耦合”，致使整個現場成為比設計核容量高數倍、可調度的“儲能”設施。

FLEX型SSR有幾個專利設計，還沒有給出詳細的設計參數。但幾個參數令人印象深刻：

—初裝核燃料為低濃鈾(6%)氟化物鹽，幾乎與傳統輕水堆的核燃料濃縮度相同;

—換料周期20-25年，電廠壽命75年;

—石墨慢化劑;

—可提供750℃的熱能;

—募集私有資金建造，不靠國家資助;

—500 MW核電廠的建設工期僅24個月;

—發電成本與風力發電相當……

在國際上，水冷PWR/BWR小型模塊式反應堆(SMR)，NRC已給NuScale和BWRX-300型設計頒發許可，第四代核能和先進SMR開發已集中在高溫冶金后處理工藝和熔鹽堆，再花費時間和資源開發其他類型的先進堆價值不高。研究、開發SSR型熱譜和快譜堆是發展先進SMR的捷徑，值得組織核能界深入探討、研究。

資料與注釋

[1] MoltexFLEX, New UK nuclear reactor offers lifeline amid energy crisis, September 29, 2022.

[2] MoltexFLEX, The FLEX reactor: A technical description, September 2022.

[3] 固有安全，inherently safe：依靠物質/物體固有本性等自然規律確保安全，如水往低處流，冷熱空氣對流……

非能動安全，passive safety：毋需依賴外部輸入而執行功能的;其功能的執行是在感受到某種參數，如壓力、溫度、流量的變化后完成的;基于不可逆動作或變化又十分可靠的，也屬此類。

[4] GridReserve©，Moltex能源公司設計的電(熱)網儲能設施，特指熔鹽(太陽鹽)儲熱罐及附屬的管網設施(泵、閥等)。

[5] IAEA, Advances in Small Modular Reactor Technology Developments: A Supplement to: IAEA Advanced Reactors Information System (ARIS) p.221-224, Stable Salt Reactor – Thermal Spectrum (Moltex Energy, UK), 2018 Edition.
