太陽能光伏電站建設注意事項

建設太陽能光伏電站是一件非常費時耗力的工程，少有不慎可能會(huì )對后續電站運行產生影響。那么，本文特別介紹了太陽能光伏電站，建設過程中的一些問題，例如對建筑物、環境、電網的影響，以及建設太陽能光伏電站的意義等方面做了闡述。

一、對建筑物承重的影響

1.太陽能光伏電站的建設不影響建筑物的原有結構，建筑原有的使用功能、圍護結構特性、建筑體形和立面的不改變。

2.光伏電站安裝在混凝土結構的屋頂上，建筑的設計承載能力為200Kg/㎡左右，而光伏電站的荷載為30Kg/㎡2左右，使用太陽能應用安全、可靠又不影響建筑物美觀。

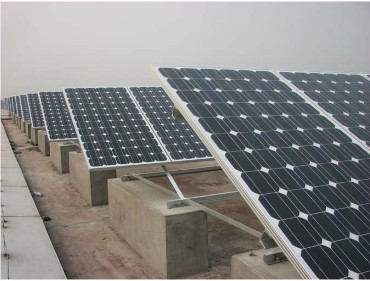

3.光伏電站是利用基礎的自重來固定方陣的，不破壞屋面的防水層，隔熱層和保溫層等。

二、對環境影響

1.太陽能光伏發電不產生任何的廢氣、廢水、廢渣等廢棄物；

2.在運行的過程中沒有任何轉動部件，不會(huì )產生噪聲污染；

3.光伏發電的原理是光生伏打效應，太陽電池組件在光照的條件下產生直流電，經過一定的串并聯匯總后接入到并網逆變器，轉換成50HzAC230V/400V電源，在整個電源的產生和轉換過程中沒有任何高頻交流電，無電磁輻射，不會(huì )對人體產生危害。

4.太陽能電站的電纜敷設采用原有的管道和橋接，一般不額外敷設線路，即使涉及線路的敷設，也是采用隱蔽的結構，不破壞原有的建筑和環境。

5.太陽能電站是免維護或者少維護的，電站的運行是無人值守的。

三、太陽能電站對電網的影響

1、太陽能并網相關標準GB/T19939-2005光伏系統并網技術要求

GB/T20046-2006GB/Z19964-2005

光伏系統電網接口特性光伏發電站接入電力系統技術規定

民用建筑太陽能光伏系統應用技術規范（送審稿）

2、光伏并網電站的安全性

1）孤島現象“孤島效應”指在電網失電情況下，發電設備仍作為孤立電源對負載供電這一現象。“孤島效應”對設備和人員的安全存在重大隱患，體現在以下兩方面：一方面是當檢修人員停止電網的供電，并對電力線路和電力設備進行檢修時，若并網太陽能電站的逆變器仍繼續供電，會(huì )造成檢修人員傷亡事故；另一方面，當因電網故障造成停電時，若并網逆變器仍繼續供電，一旦電網恢復供電，電網電壓和并網逆變器的輸出電壓在相位上可能存在較大差異，會(huì )在這一瞬間產生很大的沖擊電流，從而損壞設備。

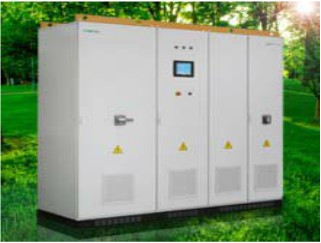

2）防孤島保護光伏并網逆變器一般均采用了兩種“孤島效應”檢測方法，包括被動式和主動式兩種檢測方法。被動式檢測方法指實時檢測電網電壓的幅值、頻率和相位，當電網失電時，會(huì )在電網電壓的幅值、頻率和相位等參數上產生跳變信號，通過檢測跳變信號來判斷電網是否失電；主動式檢測方法指對電網參數產生小干擾信號，通過檢測反饋信號來判斷電網是否失電，其中一種方法就是通過測量逆變器輸出的諧波電流在并網點所產生的諧波電壓值，從而得到電網阻抗來進行判斷，當電網失電時，會(huì )在電網阻抗參數上發生較大變化，從而判斷是否出現了電網失電情況。

3、光伏并網電站的電能質量光伏并網的相關國家標準和國際標準對并網電站輸出的電能質量有明確的規定。對電壓、波形、頻率、相位、諧波等都有明確的要求。

1）電壓偏差應符合GB/T12325的規定，三相電壓允許的偏差為額定電壓的±7%。

2）頻率偏差應符合GB/T15945的規定，頻率的偏差值為±0.5Hz。

3)諧波和波形畸變總諧波電流應小于逆變器額定輸出的5%，偶次諧波應小于低的奇次諧波限值的25%。

4）功率因數當光伏系統逆變器輸出功率大于額定功率的50%，功率因數應不小于0.9。

5）電壓不平衡度應符合GB/T15543的規定的數值，允許值為2%，短時不得超過4%。

6）直流分量電站運行時，逆變器向電網饋送的直流電量分量不超過交流額定值的1%。

四、建設太陽能光伏電站的意義

太陽能光伏發電的廣泛應用體現了可持續發展能源和循環經濟的理念，將調整能源結構，保障能源安全在改善和保護地球環境和確保人類社會(huì )的可持續發展中占據日益重要的地位。與火力、水力、柴油發電相比較，太陽電池發電具有安全可靠、無噪聲、無排放、無污染、無能源消耗等獨特的環保優勢，對保護地球生態環境意義重大。

光伏發電本身沒有廢氣排放，與火力發電相比，每KWh消耗0.39Kg標準煤，每噸標準煤折合原煤2.05噸，光伏發電本身不需要消耗水資源，也沒有污水排放。光伏發電的應用，將大大減輕二氧化碳等各類污染氣體，能帶來巨大的社會(huì )效益和環境效益。建設光伏發電站可以減少大氣污染，有利于環境和資源保護。預計到2020年，全球光伏發電裝機容量將達到195GWp，其中并網發電系統占50%，那么，光伏發電的減排效果將非常驚人！

光伏建筑一體化的優點:

①與建筑本身結合成為一個整體，不額外占用土地資源。

②可原地發電、原地用電，在一定距離范圍內可以節省電站送電網的投資。有光伏陣列和公共電網共同給負載供應電力，增加了供電的可靠性。③BIPV系統大部分發的是用電高峰時的黃金電，可以大大緩解供電壓力，經濟和環境效益顯著。

④光伏陣列安裝在屋頂和墻壁等外圍護結構上，吸收太陽能轉化為電能，減少了墻體得熱和室內空調冷負荷，保證室內的空氣品質。

⑤避免使用一般化石燃料發電的空氣污染和廢渣污染。

⑥光伏陣列安裝簡便，可任意選擇發電容量。

⑦促進ＰＶ部件的大規模生產，進一步降低ＰＶ部件的市場價格，對ＢＩＰＶ系統的廣泛應用有著極大的推動作用。

五、案例分析

1．同濟大學光伏電站

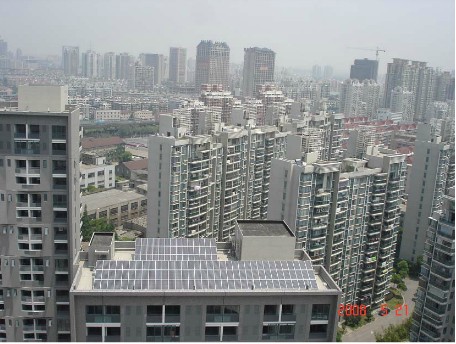

同濟大學研究生公寓的太陽能光伏電站圖片

此電站的裝機容量為25kWp,采用并網方式運行，負載內耗型方式。

2.國內其它大型并網電站1）2004年建成的深圳園博園1MWp光伏并網電站；2）上海崇明島前衛村1MWp光伏并網電站；3）上海臨港新城1MWp光伏并網電站；4）北京奧運會(huì )鳥巢安檢門130kWp光伏并網電站；5）上海世博園6.5MWp光伏并網電站；（作者 互聯網）
